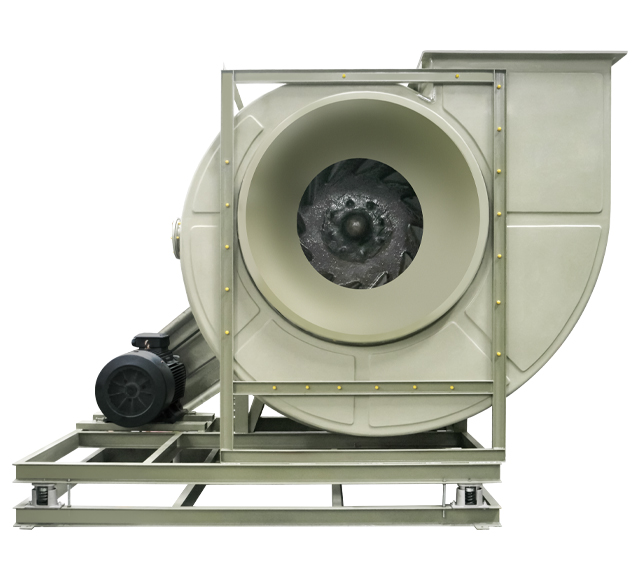

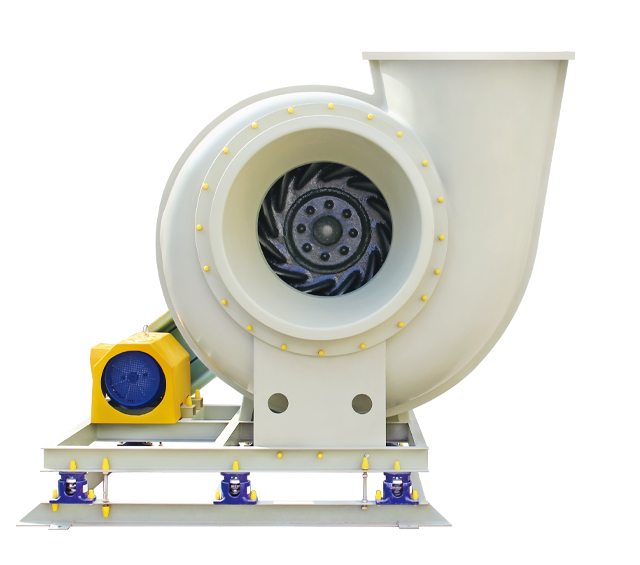

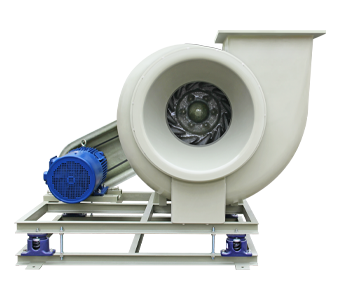

玻璃鋼離心通風機

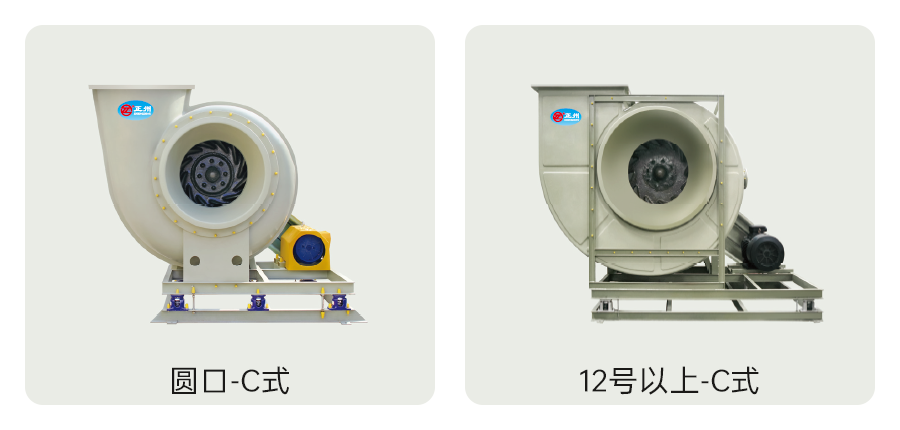

GF4-72C式

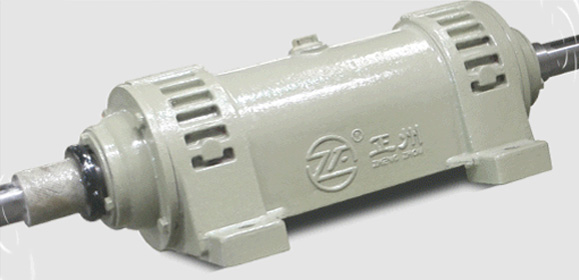

　　葉輪采用了油冷座帶動設計，并通過皮帶與電機相連，以實現動力的傳遞，不僅保證了傳動的穩定性，更賦予了風機調速的靈活性。通過調速、降低電機負荷以及減少電機腐蝕等手段，不僅提高了風機的運行效率和使用壽命，還降低了企業的運營成本和維護成本。這使得該系列風機在多個行業中得到了廣泛的應用和認可。

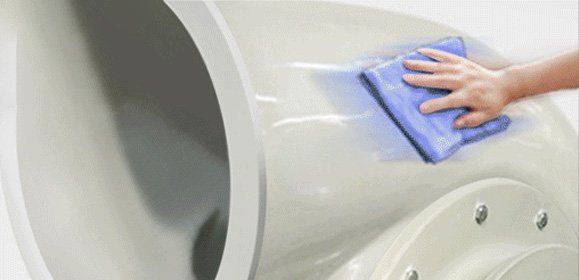

防腐蝕
風量強勁
風壓足

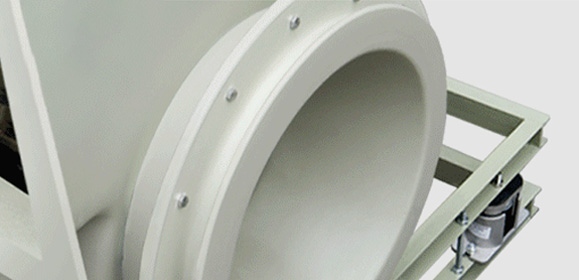

支架穩固
低噪音

機型參數

性能參數

型號 Model	功率 (KW/HP)	轉速 (r/min)	流量 (m3/h)	全壓 (Pa)
3C	1.1	1450	835~1669	284~181
3C	2.2	2900	1669~3338	1138~723
4C	1.1	1450	2253~4498	495~243
4C	5.5	2900	4020~9856	2020~746
4.5C	1.5	1450	3205~5912	625~373
	3	1700	4500~6600	1600~600
	7.5	2900	6416~11852	2510~1497
	11	3020	7000~12000	2600~1800
5C	2.2	1450	4342~8593	796~494
	3	1600	4500~9000	966~614
	4	1800	4800~9800	1200~778
	7.5	2500	7727~14023	2601~1653
	11	2750	7727~14023	2601~1653
	15	2900	7728~15456	3160~2008
6C	4	1450	6677~13354	1138~623
	5.5	1600	7368~14735	1385~780
	7.5	1800	8289~16577	1753~1012
	11	2000	9210~18419	2164~1375
	15	2250	10200~20405	2622~1688
7C	5.5	1280	8975~17950	1134~705
	7.5	1450	9466~18932	1234~784
	11	1550	10798~21597	1606~1021
	15	1750	12271~24542	1489~1318
	18.5	1860	14942~26084	2343~1489
7.5C	7.5	1200	12000~21000	1300~800
	11	1450	14000~24000	1500~1000
	15	1650	15000~26000	1800~1200
	18.5	1720	16000~28000	2100~1300
	22	1820	18000~30000	2300~1600
8C	7.5	1100	12007~24013	1164~740
	11	1220	13316~26634	1432~910
	15	1450	15827~31654	2022~1285
	18.5	1530	16700~33400	2252~1431
	22	1600	17464~34928	2462~1565
	30	1800	19647~39294	3117~1980
	37	1900	20739~41478	3472~2207
9C	15	1200	18000~28000	1600~1100
	18.5	1300	20000~36000	1800~1200
	22	1370	22000~39000	2100~1400
	30	1530	25000~40000	2500~1600
	37	1600	30000~46000	2700~1700
	45	1740	33000~49500	3300~1860
10C	11	800	22312~31230	975~771
	15	900	25101~35134	1234~975
	18.5	1100	27890~39038	1523~1204
	22	1150	27890~42038	1723~1204
	30	1260	31237~48722	2100~1244
	37	1280	34863~52897	2680~1882
	45	1370	40441~57605	2802~1932
11C	18.5	900	21355~49453	1453~825
	22	900	22355~51453	1553~925
	30	1000	24024~55635	1838~1045
	37	1100	26694~61817	2270~1290
	45	1200	29363~67999	2746~1561
	55	1300	32032~74180	3268~1857
12C	30	930	43375~60712	1279~1399
	37	970	45195~67457	2135~1629
	45	1060	48795~70797	2285~1969
	55	1150	50100~72800	2585~1969
	75	1260	53978~75552	2746~2172
14C	30	630	48217~67488	1177~932
	37	710	54340~76058	1497~1185
	55	800	61228~85699	1903~1506
	75	900	68881~96412	2412~1908
	90	950	72881~99412	2512~2008
	110	1000	76535~107124	2985~2361

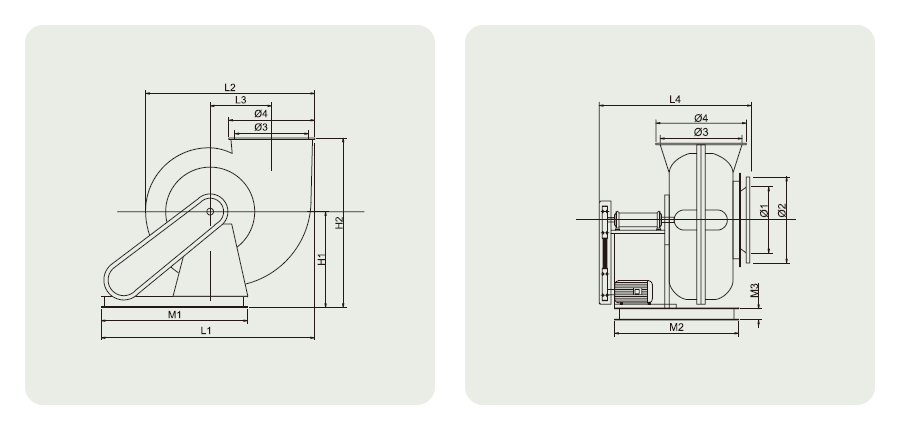

風機尺寸

型號 Model	進風口 (mm)		出風口 (mm)		外形尺寸 (mm)						底座架 (mm)
NO.	φ1	φ2	φ3	φ4	H1	H2	L1	L2	L3	L4	M1	M2	M3	M4 (減震)
3C	310	410	220	330	400	705	1090	675	225	855	920	660	63	120
4C	360	450	320	430	460	860	1235	860	265	990	1000	730	63	120
4.5C	430	555	480	580	550	965	1535	1015	375	1045	1120	790	63	120
5C	450	570	390	520	590	1050	1550	1020	330	980	1280	750	63	120
6C	600	700	530	640	690	1190	1775	1325	470	1215	1280	920	63	120
7C	600	700	640	700	800	1435	1805	1425	460	1235	1380	920	63	/
7.5C	700	800	620	720	885	1495	2020	1677	605	1260	1380	950	63	/
8C	700	800	730	850	1000	1760	2165	1792	620	1425	1550	1170	80	125
9C	800	900	800	920	1015	1795	2482	1822	600	1504	1850	1160	80	125
10C	860	1000	890	1000	1166	2106	1850	1300	700	1620	1850	1300	100	125
11C	1100	1250	1050	1200	1240	2400	2450	2050	745	1700	1850	1350	100	100
12C	1100	1250	1100	1220	1400	2570	2860	2260	850	2100	2200	1700	120	160
